RM新时代|网页版登录入口

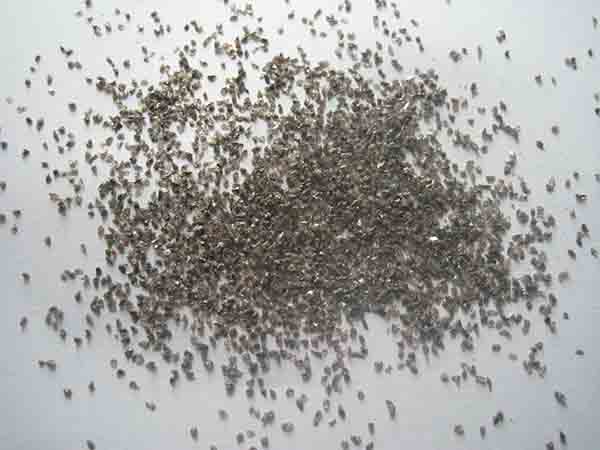

??? 棕剛玉又稱(chēng)金剛砂，其顏色為棕褐色，被廣泛用于制造高級(jí)耐火材料、拋光研磨磨料、鑄造等行業(yè)。今天海旭磨料就來(lái)介紹下燒結(jié)棕剛玉的特點(diǎn)及燒結(jié)溫度、助劑對(duì)棕剛玉磨料性能的影響。

??? 目前棕剛玉常用的生產(chǎn)方法是電熔法，即由礬土、碳素、鐵屑等三種原料在電爐中經(jīng)融化還原而得(制得的棕剛玉稱(chēng)為電熔棕剛玉)，由于其生產(chǎn)過(guò)程中添加了碳素，使得其成品中殘留的碳含量為0.5%左右。

??? 燒結(jié)棕剛玉按原料不同可分為氧化鋁燒結(jié)棕剛玉、氧化鋁粉燒結(jié)棕剛玉和混合燒結(jié)棕剛玉。它是一種新型剛玉磨料，其晶體具有微晶結(jié)構(gòu)。氧化鋁燒結(jié)棕剛玉晶體細(xì)小，孔隙率低，致密性好，硬度高，韌性好，能滿足目前的重載加工對(duì)剛玉磨料的需求。.

??? 燒結(jié)溫度和燒結(jié)助劑對(duì)棕剛玉磨料的性能影響

??? 1.燒結(jié)溫度對(duì)棕剛玉磨料的性能有比較顯著的影響。在1500℃時(shí)樣品的吸水率、氣孔率明顯低于在1450℃燒結(jié)時(shí)的吸水率、氣孔率。從整體來(lái)看，1500℃下燒結(jié)的樣品吸水率較低、氣孔較少，體積密度較大，樣品的致密性較好。

??? 2.燒結(jié)助劑的加入量以及燒結(jié)溫度對(duì)棕剛玉磨料的抗折強(qiáng)度有明顯的作用。在1500℃燒結(jié)時(shí)當(dāng)MgO和TiO2的含量占礬土總含量的4%時(shí)，磨料的抗折強(qiáng)度較高達(dá)到198.38，可以得出少量氧化鎂的加入能促進(jìn)燒結(jié)、抑制晶粒長(zhǎng)大，少量氧化鈦的加入能提高棕剛玉磨料的強(qiáng)度和韌性。

??? 3.燒結(jié)助劑的加入量以及燒結(jié)溫度對(duì)棕(白)剛玉磨料的硬度和耐磨性的影響也比較顯著。在1500℃下ZrO2的含量占礬土總量的2%，MgO占礬土總量的1.5%時(shí)，棕剛玉磨料的顯微硬度較高達(dá)到1580.49，磨損量較低為1：11，也即棕剛玉磨料的硬度越高越耐磨。

???? 以上是海旭磨料給大家介紹的“燒結(jié)棕剛玉對(duì)磨料性能的影響”相關(guān)內(nèi)容了，希望對(duì)你有所幫助。海旭磨料主營(yíng)白剛玉、棕剛玉、黑碳化硅、綠碳化硅、鉻礦砂等磨料，如有需要可以撥打咨詢熱線或者在線咨詢客服進(jìn)行了解，海旭磨料將竭誠(chéng)為您服務(wù)。
